Háló LED képernyőMint egy viszonylag feltörekvő kijelző technológia, gyorsan drágává válik a kereskedelmi kijelző, a színpadi kialakítás és az építészeti dekoráció területén, egyedi átláthatóság, könnyű kialakítás és rugalmasság miatt. Bemerülünk a rácsképernyők működési elvébe, és részletes telepítési útmutatásokat nyújtunk be, amelyek segítenek abban, hogy teljes mértékben megértse ezt az innovatív technológiát.
HogyanHáló LED képernyőkMunka?
1. pixel eloszlás és vizuális képalkotó elv
A háló LED képernyő képalkotó elve az emberi szem vizuális perzisztencia jellemzőin alapul. Noha a LED -pont fénye között fizikai rés van, amikor a közönség megfelelő távolságra áll, az agy automatikusan összekapcsolja ezeket a diszkrét fénypontokat, hogy folyamatos képet képezzen.
Ez a hatás hasonló a nyomtatási iparban a Halftone technológiához, amely teljes vizuális élményt teremt a ritkán elosztott pixelek fényerejének és színének ellenőrzésével. A háló LED -képernyők pixel Ptich (DOT hangmagassága) általában nagyobb, mint a hagyományos LED kijelzőké, ami azt jelenti, hogy ugyanazon a területen a LED háló képernyők pixel sűrűsége alacsonyabb. A vezetési algoritmus és a megtekintési távolság optimalizálásával azonban a kiváló vizuális effektusok továbbra is biztosíthatók.
3. Innovatív energiagazdálkodás
A Mesh LED képernyő decentralizált tápegység sémát alkalmaz, ahol a kis energiamodulokat közvetlenül a LED modulok közelében telepítik, csökkentve az energiaveszteséget a távolsági sebességváltó során. Ez a kialakítás javítja a rendszer biztonságát is, mivel az alacsony feszültségű egyenáramú energiaforrások biztonságosabbak, mint a nagyfeszültségű AC teljesítmény, és különösen alkalmasak beltéri vagy nagy forgalomra.
Az intelligens energiagazdálkodási rendszer valós időben képes figyelemmel kísérni az egyes modulok energiafogyasztását, és dinamikusan beállíthatja a teljesítményt a kijelző tartalmának megfelelően, maximalizálva az energiahatékonyságot, miközben biztosítja a kijelzőhatást.
4. Fejlett vezérlőrendszer
A MESH LED képernyő vezérlőrendszere tartalmazza a videofeldolgozó háromszintű struktúráját, a küldési kártyát és a fogadó kártyát. A videó processzor felelős a bemeneti jel konvertálásáért a rácsképernyő felbontására alkalmas formátumba, és a küldő kártya elosztja a feldolgozott adatokat különféle fogadó kártyákra, amelyek mindegyike vezérli a LED modulok egy bizonyos területét.
A Modern Mesh KED képernyővezérlő rendszer több bemeneti jelformátumot támogat, beleértve a HDMI -t, a DVI -t, az SDI -t és a hálózati streaming médiát, és olyan fejlett funkciókkal rendelkezik, mint a színjavítás, a fényerő adaptációja és a távoli megfigyelés.
5.Data sebességváltó
A hálózat vezetékes és vezeték nélküli útvonalak felhasználásával forgalmazza az információkat. A modern háló LED-es fali megoldások Ethernet, száloptika vagy 5G technológiát használnak a valós idejű tartalmi adatok átadására nulla késleltetéssel. A nagy kijelzők adatszinkronizálása egyenlő fényerőszintet és következetes színes eredményeket hoz létre.
Milyen technológiai előnyei vannak a háló LED képernyőknek?
1. Magas átláthatóság
A háló LED -es képernyők átláthatósága elérheti a 30% -87% -ot, ami jóval magasabb, mint a hagyományos LED -kijelzők, így különösen alkalmas az üvegfüggöny falak mögött és az üzlet ablakai mögött, anélkül, hogy befolyásolnák az épület világítását és a belső láthatóságot.
2. Könnyű kialakítás
A Mesh LED képernyő súlya általában 1,2-10 kg/négyzetméter, amely csak 1/3 és 1/2 a hagyományos LED kijelzőknél, ami nagymértékben csökkenti a támogató struktúrákra vonatkozó követelményeket.
3. Kiváló hőeloszlás teljesítménye
A nyitott szerkezet lehetővé teszi a levegő szabad keringését, hatékonyan csökkentve a LED működési hőmérsékletét és meghosszabbítva szolgálati élettartamát.
4. Rugalmas alak alkalmazkodóképessége
A háló LED -képernyők ívelt, hengeres vagy akár szabálytalan formákká válhatnak, hogy kielégítsék a különféle kreatív tervezési igényeket.
5. Csökkentse a szélterhelést
A nagy permeabilitás jelentősen csökkenti a szél hatását a kijelzőn, javítva a kültéri telepítés biztonságát.
6. Könnyen karbantartható
A moduláris kialakítás egyszerűen és gyorsá teszi egyetlen hibás modul cseréjét anélkül, hogy a teljes képernyőn szétszerelni kellene.
Részletes telepítési útmutató a háló LED képernyőhöz
1. Készítse el az alapvető támogatási struktúrát (a forgatókönyv szerint választva)
● Lapos fal telepítése
A falhoz rögzítve fémkaros vagy alumínium ötvözet kerettel, a keret méretének meg kell egyeznie a képernyő testének, hogy biztosítsák a sík felületet (a hiba kevesebb vagy 2 mm -es hibát). A keretet a falhoz rögzítik tágulási csavarokkal, és a terhelési képességnek nagyobb vagy egyenlőnek kell lennie, vagy egyenlőnek kell lennie, vagy egyenlőnek kell lennie, vagy egyenlőnek kell lennie a szűrőtest súlyának 1,5-szerese.
Ha ez egy rugalmas ragasztó (például beltéri könnyű képernyők), akkor tépőzárat vagy kétoldalas szalagot ragaszthat a falra, majd ennek megfelelően rögzítheti a tépőzárat a rács képernyő hátuljára. Figyeljen a por tisztítására a falon a beillesztés előtt.
● ív/ívelt telepítés
Először testreszabja az ív alakú zárójelet a felület görbülete alapján (amely rozsdamentes acélból vagy rugalmas fémcsíkból készülhet). A zárójelet szakaszokban kell rögzíteni, hogy biztosítsák az egyenletes görbületet; Lapítsa meg a rácsképernyőt a zárójel körvonala mentén, és rögzítse a széleket csatokkal vagy cipzárral, hogy elkerülje a helyi húzás által okozott fénygyöngyök károsodását.

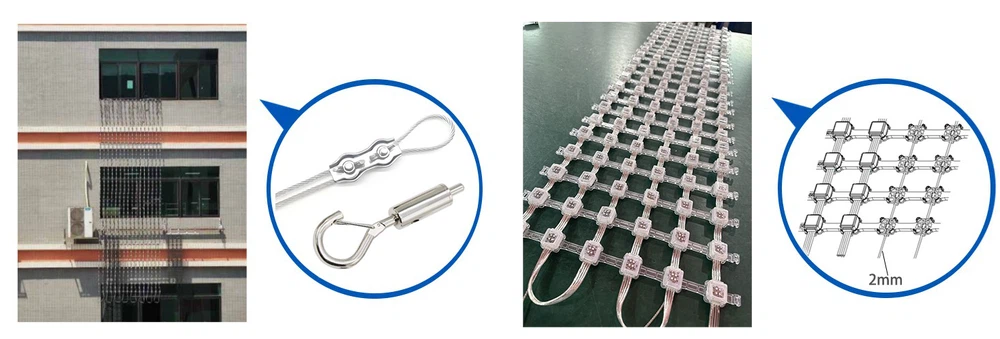

● A függő telepítés (például a színpadi háttér)
Rögzítse a fogasokat (például acélhuzal -köteleket vagy vasláncokat) a mennyezetre vagy a rácsra, egyenletes távolsággal a fogasok között (kevesebb vagy 50 cm -nél ajánlott). Rögzítse a LED -rács képernyő tetejét a fogasokhoz horgokkal vagy csavarokkal, állítsa be a függő magasságot vízszintesre, és adjon hozzá ellensúlyokat az alján, hogy megakadályozzák a remegést.
2. A képernyő splicing és rögzítés
Összeállítja az egyes háló LED-es képernyő-egységeket a tervezési rendszer szerint, figyelembe véve az interfészek összehangolását (az energiafelületnek és az adat interfésznek meg kell felelnie egy-egy-egyre), csatlakoztassa a szomszédos egységlapokat szalagkábelek vagy hálózati kábelek segítségével, és tekerje be a csatlakozásokat szigetelő szalaggal, hogy megakadályozza a rövid áramköröket.
A rugalmas hálóképernyőkhöz 1-2 mm-es tágulást és összehúzódási helyet kell fenntartani a splicing során, hogy elkerüljék az interfész-lazítást, amelyet hőtágulás, összehúzódás vagy hajlítási deformáció okoz; Ha a képernyőt meg kell hajlítani, akkor azt hosszanti vagy keresztirányban kell meghajolni a rácsminta mentén (a termék kézikönyvében megadott minimális hajlítási sugarat követve, általában nagyobb vagy egyenlő 5 cm -nél), és nem szabad átlósan húzni.
3. Kör Csatlakozás és vezérlő kártya telepítése
Teljesítménycsatlakozás: Javítsa ki az áramellátó adaptert a zárójel közelében a jó hőeloszláshoz. A tápkábelt a képernyő szélétől kiszivárogtatják, és csatlakoztatják az energiabemeneti terminálhoz (figyeljen a pozitív és a negatív pólusok közötti különbségre, javasolt multimétert használni a teszteléshez). Az egyes tápegységek terhelési tartománya nem haladhatja meg a névleges energia 80% -át (például 5 V/40A tápegység, javasolt a 32A -nál kevesebb vagy egyenlő terhelés).
Vezérlő kártya telepítése: A küldő kártya csatlakozik a számítógépes gazdagéphez, és a fogadó kártya a képernyő közelében van rögzítve. A küldő kártya hálózati kábellel van csatlakoztatva a fogadó kártyához (a hálózati kábel hossza kevesebb, mint 100 m, és az optikai szál szükséges a távolsághoz). A fogadó kártyát ezután sorban csatlakoztatják a képernyő -egység táblával egy adatkábelen keresztül a stabil jelátvitel biztosítása érdekében.
4. Kábelszervezés és védelem (kulcsa a kültéri jelenetekhez)
Az összes teljesítmény- és adatkábelet kábeltálcákba vagy hullámosított csövekbe kell csomagolni, hogy elkerüljék a kitettség és a karcolás; A felületet vízálló ragasztóval (például kültéri szilikon) kell lezárni, és az energiat adaptert vízálló dobozba kell felszerelni, hogy biztosítsák az IP65 vagy annál magasabb vízálló besorolást.
Foglaljon egy redundáns 10-15 cm hosszúságot a képernyő szélén, hogy megakadályozza a képernyő meghajlása és húzása által okozott huzaltörést.
Hibakeresés és tesztelés
1. Ellenőrizze a bekapcsolás előtt
Használjon multimétert annak ellenőrzésére, hogy a teljesítmény kimeneti feszültsége normális -e (ha az 5 V -os képernyő testének meg kell erősítenie, hogy a kimenet 5 V), és ellenőrizze, hogy az összes interfész csatlakozás biztonságos -e a rövid áramkörök vagy a virtuális kapcsolatok elkerülése érdekében.
2. Megvilágítás a hibakereséshez
Csatlakoztassa a számítógépet, a nyitott LED vezérlőszoftvert (például a NOVA stb.), A képernyő paramétereinek beállítása (felbontás, szkennelési mód, fényerő), a tesztjelek küldése és a képernyő kijelző normális -e (függetlenül attól, hogy a színes szín, a szöveg és a videó képek szinkronizálódnak -e, villogás vagy színes eltérés van -e).
Ha helyi tompítás vagy képernyő villog, akkor ellenőrizze, hogy a megfelelő egységlap adatai és tápvezetékei nem kapcsolódnak -e a kapcsolattartónak, vagy cserélje ki az egységtáblát a tesztelésre.
3. hajlítás/dinamikus tesztelés (ha szükséges)
Ha a képernyőt egy ívelt szerkezetre telepítik, lassan állítsa be a hajlítási szöget, és figyelje meg, hogy a kijelző hatása befolyásolja -e (például hogy a fénygyöngyök megsérülnek -e a húzás miatt), hogy megbizonyosodjon arról, hogy a kijelző normális -e a tervezett görbületben.
4, Bezárás és biztonsági ellenőrzés
Tisztítsa meg a telepítőhelyet, távolítsa el a felesleges vezetékeket és a törmeléket, és a képernyő szélén beilleszti a figyelmeztető jeleket (például a "nem húzza" és a "nagyfeszültségű veszély").
A kültéri jelenetekben emellett ellenőrizni kell, hogy a vízálló ragasztó meggyógyul -e, és hogy a konzol rozsdamentes -e. Rendszeresen (negyedévente) Ellenőrizze a csavarok szorítását, hogy elkerülje a szél és a nap expozíció által okozott lazulást.
Óvintézkedések
Statikus anti-Static: Viseljen anti-statikus karkötőt a telepítés során, hogy elkerülje a LED-gyöngyök károsítását statikus elektromossággal a kezén.
Terhelőcsapágy -határ: Noha a rugalmas rácsképernyők könnyűek és vékonyak, a teljes súlyt ki kell számítani, ha nagy területekre telepítik, és a zárójel -terhelésnek nagyobb vagy egyenlőnek kell lennie a képernyő súlyával +10% redundancia.
Hőmérséklet -szabályozás: A teljesítmény -adaptert a képernyő fűtési területétől távol kell tartani. Javasoljuk, hogy a beltéri képernyő környezeti hőmérséklete kevesebb vagy 40 fokos legyen, és a kültéri képernyőket hűtőventilátorokkal vagy szellőztetési struktúrákkal kell felszerelni.
Következtetés
Háló LED képernyőA technológia, az egyedi előnyeivel, megváltoztatja a kijelző képernyőinek észlelését és alkalmazását. Azáltal, hogy mélyen megértjük a működő alapelvét és elsajátítva a professzionális telepítési módszereket, jobban felhasználhatjuk ezt a technológiát lenyűgöző vizuális élmények megteremtésére. Legyen szó kereskedelmi kijelzőkről, színpadi effektusokról vagy építészeti dekorációkról, a háló LED -képernyők óriási potenciált és értéket mutattak.
